一、產品簡介

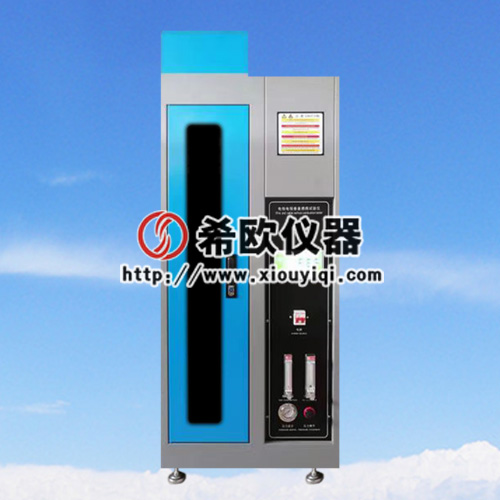

    單根電線電纜燃燒試驗儀適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等電線電纜的不延燃性能，還可做低煙無鹵阻燃聚烯烴絕緣料和105℃低煙無鹵阻燃聚烯烴輻照絕緣料的垂直燃燒試驗。該設備依據國標GB/T 18380.11-2022《電纜和光纜在火焰條件下的燃燒試驗 第11部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 試驗裝置》、GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗第12部分單根絕緣電線電纜火焰垂直蔓延試驗 1kW預混合型火焰試驗方法》等單根電線電纜垂直燃燒試驗方法而設計。

二、適用材料及定義

  針對導體直徑大于0.8mm或截面積不小于0.5mm²的單根電線電纜的可燃性能進行評定。該款采用了GB/T 18380.12-2008附錄B中關于空氣混合結構部分推薦的產品結構。

三、單根電線電纜垂直燃燒試驗儀適用標準

產品適用于以下標準：

GB/T 18380.11-2022 《電纜和光纜在火焰條件下的燃燒試驗 第11部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 試驗裝置》

GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗第12部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 1kW預混合型火焰試驗方法》

四、技術參數

1.七寸全彩可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能。

2.標準規定的試驗流量：燃?xì)?50mL/min.空氣：10L/min。

3.自動化程度高：自動記錄試驗時間，自動顯示結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃?xì)?/span>。

4.啟動時可選擇是否自動點火；啟動、停止、燃?xì)狻⒂?jì)時、點火、保存、保存、排風均通過觸摸屏控制實現。

5.計時按鈕配合PLC自動記錄儲存燃燒耗時間。

6.試驗時間系統自動記錄，并生成試驗結果。

7.噴燈：標準規定的1KW預混合型火焰噴燈。

8.試驗傾角： 45° 試樣橫梁可前后移動，根據試樣粗細調節與本生燈的位置。

9.火焰高度：20mm ±2mm 到190mm±1mm可調。

10.施焰時間: 0-999.9s±0.1s可調。

11.燃燒氣體: 95% 丙烷氣（用戶自備）。

12.燃?xì)猓翰捎酶呒兌缺闅饣蚴鸵夯瘹猓ㄓ脩糇詡洌?/span>

13.被試驗電線電纜長度：600±25mm。

14.被試驗電線電纜外徑：導體直徑大于0.8mm或截面積大于0.5mm² 。

15.本裝置應安放在不通風且溫度為（23±10）℃的環境中進行試驗。

16.電源電壓：220V/50Hz。

17.箱體材料：鋼板靜電噴涂（可指定不銹鋼材質機箱）。

18.設備外形尺寸：600mm×450mm×1560mm（長×寬×高）。

19.火焰校準裝置：選配。

20.荷重裝置：選配。
