二次元手動影像測量儀
|

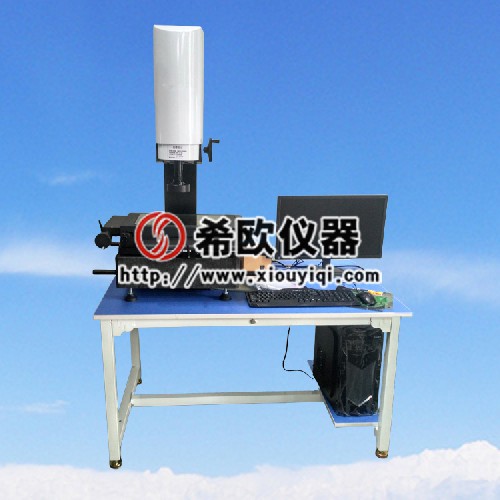

型號 : XU-2010 品牌 : 希歐儀器 價格 : 電議或面議 臥式影像儀用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間一種計量檢定設備
|
1.儀器工作原理：
1.XU系列二次元手動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與CCD攝影機攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行幾何運算，完成各種數據量測工作。適用于機械、手機零部件、電子、電器、模具以及精密五金的檢測和設計開發.
2、技術參數：
儀器型號 | XU-2010 |
測量行程（mm） | 200*100 |
外形尺寸（mm） | 550*400*900 |
玻璃承重（kg） | 25 |
儀器重量（kg） | 140 |
測量精度 | X.Y軸≤（3+L/200）μm |
重復精度 | 3μm |
光柵尺分辨率 | 0.001mm |
CCD | 高分辨率彩色750TV線攝像機 |
鏡頭 | 0.7～4.5X高清晰手動變倍鏡頭 |
影像放大倍率 | 18～160X |
測量軟件 | Ins-m |
上光源 | 表面環形LED冷光源，亮度可調 |
下光源 | 平行光路設計，無極連續可調LED冷光源 |
導軌 | V型交叉導軌 |
電源 | 220V/50Hz |
3.環境要求
3.1、工作溫度：18℃ ~ 22℃(可保證精度)
3.2、工作電壓：220 V ± 1
用電設備要求接地可靠：接地電阻小于4歐姆。
