全自動影像測量儀
|

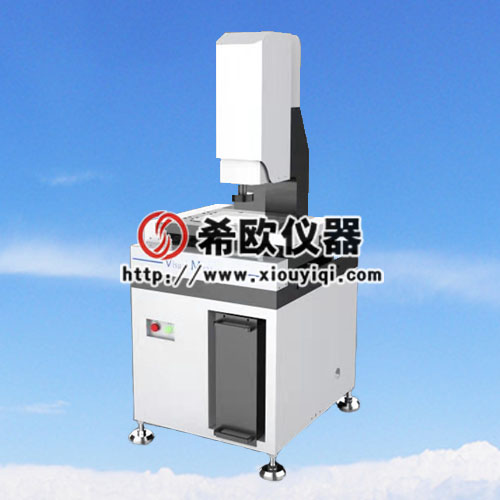

型號 : XU-3020CNC 品牌 : 希歐儀器 價格 : 電議或面議 CNC自動型影像式測量儀
|
一、儀器工作原理：
XU-3020CNC經濟型全自動光學影像測量儀工作原理：被測工件（置于工作臺上）由LED表面光或輪廓光（在底座內）照明后，經變焦距物鏡與彩色CCD攝影機罩殼內攝取被測零件影像，再通過S端子傳送至計算機及顯示器上，軟件在顯示器上產生的視頻十字線為基準，對其進行瞄準測量，通過工作臺帶動光學尺與在X、Y方向上移動，取空間各點坐標值，由轉接卡至計算機，對測量坐標值進行編程自動幾何運算，完成各種數據自動測量和數據自動采集工作。
適用于飛機異性零件、小零件、手機零部件、新能源電池、PCB、FPC、液晶面板、模具以及精密五金的檢測和設計開發。
二、儀器功能：
產品基本幾何元素測量、組合元素測量、幾何元素構造、形位公差評定、逆向工程等，各種報表的輸出,各種產品的檢測。
三、技術參數：
儀器型號 | XU-3020CNC |
測量行程（mm） | 300x200x200 |
外形尺寸（mm） | 1700x750x1430 |
玻璃承重（kg） | 30 |
儀器重量（kg） | 280 |
測量精度 | X,Y：（3+L/200）μm Z：（5+L/200）μm |
重復精度 | 3μm |
光柵尺分辨率 | 0.001mm |
CCD | 1/2″分辨率彩色攝像機750TV線（SONY芯片） |
鏡頭 | 0.7～4.5X清晰手動卡位變倍鏡頭 |
放大倍率 | 34～220X |
工作距離 | 92mm |
測量軟件 | INS-C |
電機 | 120W伺服電機 |
上光源 | 3環8區表面環形LED冷光源，亮度可調 |
下光源 | 平行光路設計，無極連續可調LED冷光源 |
導軌 | V型導軌 |
操作方式 | 程序控制+搖桿 |
電源 | 220V（AC） 50Hz |
備注：根據客戶需求，可特殊定制。
四、環境要求：
1、工作溫度：18℃～22℃(可保證精度)。
2、工作電壓：220 V ± 10%。
3、用電設備要求接地可靠：接地電阻小于4歐姆。
