測量顯微鏡 |

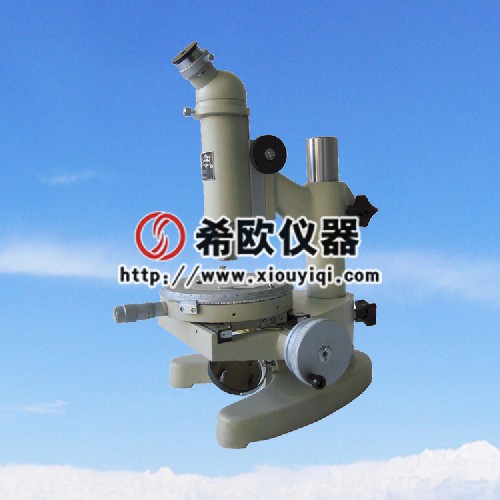

型號 : 15J 品牌 : 希歐儀器 價格 : 電議或面議 希歐儀器15J測量顯微鏡
|
一、用途:
15J型測量顯微鏡是光學計量儀器之一種,它的結構簡單,操作方便,適用范圍廣,主要用途如下:
1、直角座標中測定長度,例如測定孔距,基面距離,刻線距離,刻線寬度,鍵槽寬度,狹縫寬度,通孔圓直徑等等。
2、轉動度盤測定角度,例如對刻度盤,樣板、量規,鉆孔模板及幾何形狀復雜的零件進行角度測量。
3、用作觀察顯微鏡,以比較檢查工作表面光潔度,冶金工業的礦石標本。檢定印刷照相制版,檢驗紡織纖維等.合導體電阻測量。
二、技術規格:
物鏡 | 目鏡 | 顯微鏡 放大倍數 | 工作距離 (毫米) | 視場直徑 (毫米) | ||
放大倍數 | 焦距(毫米) | 放大倍數 | 焦距(毫米) | |||
2.5X | 43.4 | 10X | 25.00 | 25X | 58.84 | 5.6 |
10X | 17.13 | 100X | 7.81 | 1.4 |
三、主要規格:
x軸移動測量范圍: 50毫米;
y軸移動測量范圍: 13毫米;
測微器分度值: 0.01毫米;
測量臺轉動范圍: 不限;
測量臺刻度盤分度范圍: 0°~360°;
測量臺刻度盤之分度值: 1°;
測量臺刻度盤游標讀數示值: 6';
照明方式:反射光(自然光);
測量精度:儀器值誤差(5+L/15)μm;
L被測件長度(mm);
儀器示值誤差:包括測量誤差與儀器系統誤差;
注:測量地點溫度變化20℃±3℃;
四、儀器主要尺寸:
測量臺與物鏡間之距離:80mm;
測量工作臺直徑: 120mm;
儀器外形尺寸:高325*長262*寬220mm
儀器重量級: 約10.6KG
顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉,顯微鏡可由調焦手輪進行上下調焦 顯微鏡的目鏡管同棱鏡成為一體繞垂軸旋轉,顯微鏡可由調焦手輪進行上下調焦。
