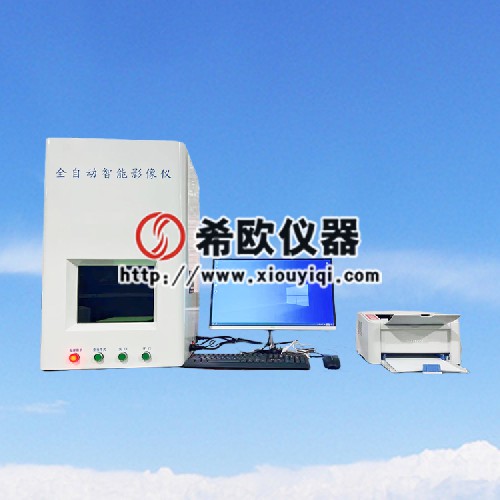

全自動投影儀 |
型號 : XU3021 品牌 : 希歐儀器 價格 : 電議或面議 符合GB/T2951.11-2008,IEC60811-1-1:2001等標準可全自動測量電線電纜絕緣層及導電層的截面積,采用光學與數碼技術,將拍攝后的數據轉入全自動程序處理,經圖像識別技術后測得導電體與絕緣層的具體數值。測試過程全部由軟件控制,測試結果自動輸出
|
一、產品介紹:
本儀器可全自動測量電線電纜絕緣層及導電層的截面積,采用光學與數碼技術,將拍攝后的數據轉入全自動程序處理,經圖像識別技術后測得導體與絕緣層的具體數值。測試過程全部由軟件控制,測試結果自動輸出。
二、執行標準:
CB/T2951.11-2008 電纜和光纜絕緣和護套材料通用試驗方法,厚度和外形機械性能試驗;
三、技術參數:
1、分辦率:1Nm;
2、測量苑圍:0-60mm,0-100mm,0-160mm三個測量范圍可選。
3、品牌一體機電腦
4、惠普彩噴打印機
5、外形尺寸:500*460*750;
6、電源:AC220V 50Hz。
四、配置和結構:
1、測量鏡頭:采用日本進口高清鏡頭。
2、測量攝像機:采用日本進口高清攝像機,1000-2000萬像素。
3、鏡頭位置無需調節,全自動對焦測量。
4、數據標定:標配高精度校準片,在軟件更新或機器受損后需要校準;
5、光源:進口高亮度照明平臺,可測量各種顏色產品;
6、光路系統:全封閉防塵光路系統,減少光學折射;
7、數據連接口:USB 接口;
8、主測量程序:自動生成測試報告,報告信息資料可設置,報告可用于儲存、打印;
9、數據庫程序:可對測量數據進行管理,并可轉換成PDF文檔;
10、擁有多種線纜標準截面樣式可供選擇;
11、鍵盤+鼠標。
五、本機亮點:
本機設有微調功能,對試片過厚和試片薄厚不均勻增加了微調功能,可在自動測量結束后放大圖像進行手動微調,很大的提高了測量準確性和操作靈活性。
有多種模型可選,包括了目前市場上大部分電纜類型,對小截面微型通信電纜,大截面高壓電纜,透明電纜,雙層三層電纜等都能有效測量。
